Deskripsi Produk
Spesifikasi Produk
| Standar | EN 10217-7 |
| Nilai Baja | X2CrNi18-9 X2CrNi19-11 X2CrNiN18-10 X5CrNi18-10 X6CrNITI18-10 X6CrNiNb18-10 X2CrNiMo17-12-2 X5CrNiMo17-12-2 X6CrNiMoTi17-12-2 X2 CrNiMo17-12-3 X2CrNiMoN17-13-3 X3CrNiMo17-13-3, dll. |
| Standar Setara |
ASTM A249/A269, ASTM A688, JIS G3463 |
| Diameter Luar (OD) | 6mm-114.3mm |
| Ketebalan Dinding (WT) | 0,5mm-5mm |
| Panjang |
6m/12m, disesuaikan |
| Perawatan Permukaan | Anil cerah |
| Proses Produksi | Pembentukan dingin + pengelasan TIG/laser |
| Kondisi | Solusi dianil |
Pipa baja berbentuk TORICH U telah berhasil lulus uji korosi antar butir EN ISO 3651-2, tidak menunjukkan retakan korosi dalam kondisi peka; bahan ini mampu bertahan-dalam jangka panjang terhadap campuran media korosif-khususnya H₂S dan Cl⁻ yang terdapat dalam minyak mentah kilang.
Produk tabung kami beroperasi secara stabil pada kisaran suhu -196 derajat hingga +550 derajat , sehingga cocok untuk aplikasi bersuhu tinggi dan bertekanan tinggi seperti perengkahan air dan reformasi katalitik.
Layanan yang Disesuaikan
- TORICH menawarkan ukuran khusus untuk tabung bengkok U-yang mencakup seluruh dimensi standar dan non-standar untuk penukar panas; jari-jari lentur standar meliputi 1.5D, 2.0D, 2.5D, dan 3.0D.
- Kami menyediakan berbagai layanan perawatan permukaan, termasuk pengawetan dan pasivasi, pemolesan cermin internal dan eksternal, serta pemolesan listrik.
- Kami menawarkan penyelesaian akhir tabung yang disesuaikan-termasuk ujung polos, kemiringan, pembakaran, dan perluasan-dan dapat melakukan layanan tambahan seperti pemotongan presisi hingga panjang, deburring, dan chamfering, semuanya sesuai dengan kebutuhan spesifik.
Komposisi Kimia
| Nilai | C | Ya | M N | P | S | Kr | Tidak | Mo | Ti / Nb |
|---|---|---|---|---|---|---|---|---|---|
| X6CrNiTi18-10 (1.4541) | Kurang dari atau sama dengan 0,08 | Kurang dari atau sama dengan 1,00 | Kurang dari atau sama dengan 2,00 | Kurang dari atau sama dengan 0,045 | Kurang dari atau sama dengan 0,015 | 17.0–19.0 | 9.0–12.0 | - | Ti Lebih besar dari atau sama dengan 5×C (Kurang dari atau sama dengan 0,7) |
| X6CrNiNb18-10 (1,4550) | Kurang dari atau sama dengan 0,08 | Kurang dari atau sama dengan 1,00 | Kurang dari atau sama dengan 2,00 | Kurang dari atau sama dengan 0,045 | Kurang dari atau sama dengan 0,015 | 17.0–19.0 | 9.0–12.0 | - | Nb Lebih besar atau sama dengan 10×C ( Kurang dari atau sama dengan 1,0) |
| X2CrNiMo17-12-2 (1.4404) | Kurang dari atau sama dengan 0,030 | Kurang dari atau sama dengan 1,00 | Kurang dari atau sama dengan 2,00 | Kurang dari atau sama dengan 0,045 | Kurang dari atau sama dengan 0,015 | 16.5–18.5 | 10.0–13.0 | 2.0–2.5 | - |
Sifat Mekanik
| Milik | Rp0,2 (MPa) | Rp1,0 (MPa) | RM (MPa) | Perpanjangan A (%) |
|---|---|---|---|---|
| X6CrNiTi18-10 (1.4541) | ~200–222 | ~235–240 | 500–730 | 30–40 |
| X6CrNiNb18-10 (1,4550) | ~205–232 | ~240 | 510–740 | 30–40 |
| X2CrNiMo17-12-2 (1.4404) | ~180–217 | ~215–240 | 500–700 | 35–45 |
Kemungkinan Nilai Alternatif
- Untuk preheater minyak mentah-biasanya beroperasi tanpa media asam kuat dan dengan suhu desain di bawah 350 derajat -memilih 1,4307 (304L) sebagai pengganti 1,4404 (316L) menawarkan efektivitas biaya-yang sangat baik.
- Untuk aplikasi yang melibatkan-pertukaran panas jangka panjang pada suhu tinggi melebihi 400 derajat , disarankan untuk menggunakan 1,4541 (321)-baja tahan karat titanium-stabilisasi-sebagai alternatif pengganti 316L, karena secara efektif mengurangi risiko sensitisasi-suhu tinggi dan korosi antar butir berikutnya.
- Untuk lingkungan yang bercirikan kadar klorida tinggi, minyak dan gas asam, atau pendinginan air laut, 1,4462 (2205) adalah pilihan yang sesuai; meskipun biaya awalnya lebih tinggi dibandingkan 316L, ia menawarkan masa pakai yang jauh lebih lama.
area aplikasi
Tabung penukar panas las bengkok U baja tahan karat EN 10217-7 kami dirancang khusus untuk digunakan dalam penukar panas kilang. Aplikasi ini mencakup, namun tidak terbatas pada, pemanas awal minyak mentah, penukar panas distilasi atmosferik dan vakum, penukar panas bubur perengkahan katalitik, penukar panas untuk limbah reaktor perengkahan hidro dan perlakuan hidro, penukar panas menara fraksinasi kokas, dan penukar panas untuk sistem desalting dan dehidrasi, serta berbagai unit kilang lainnya.

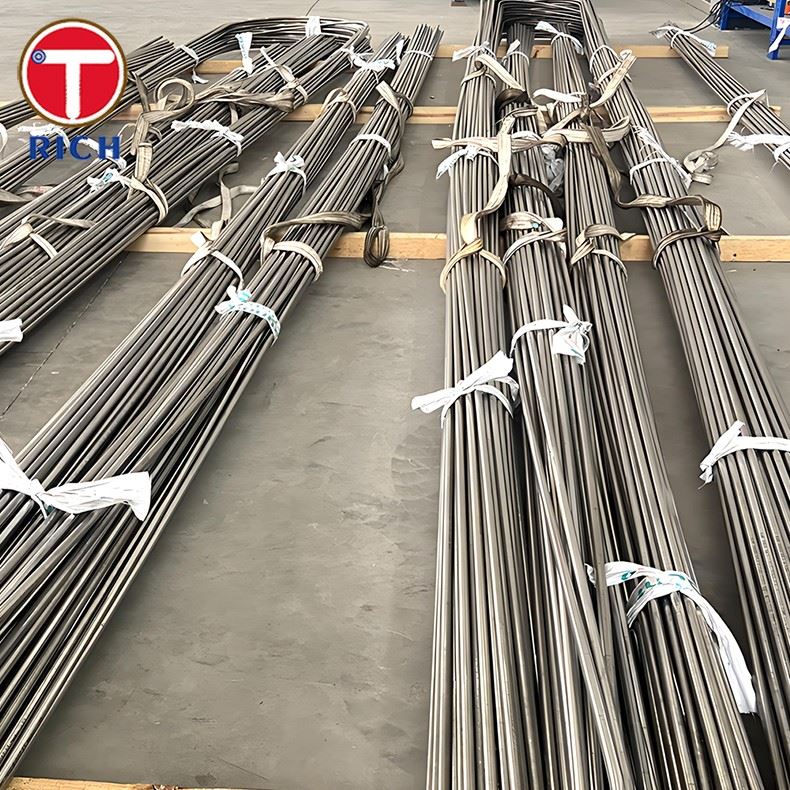

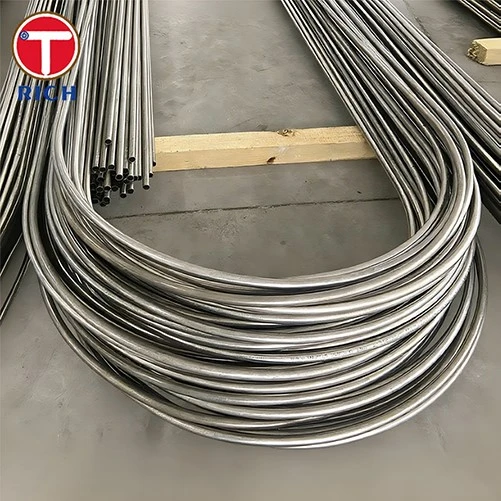

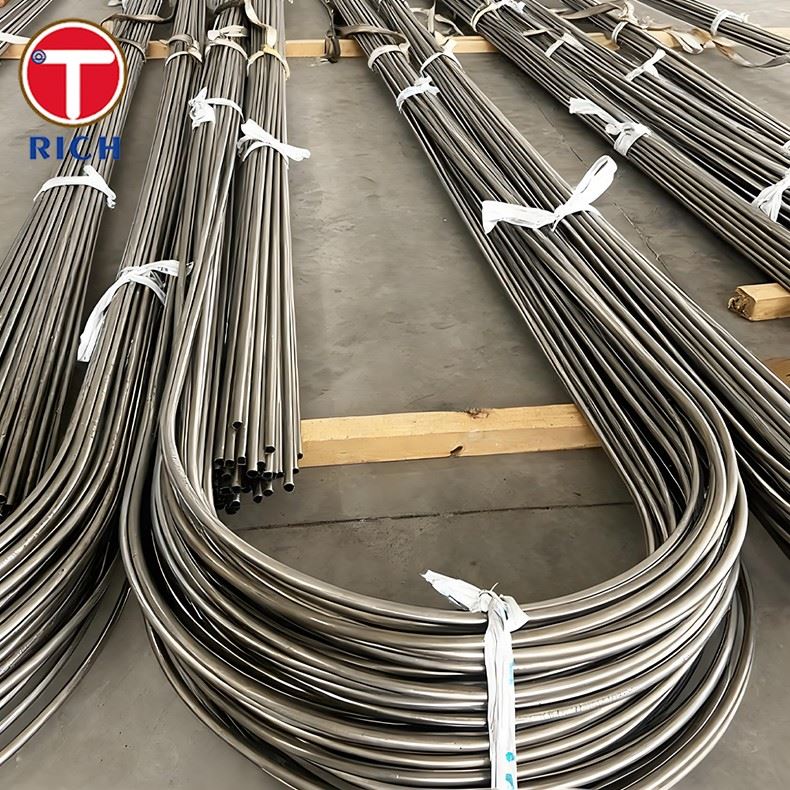

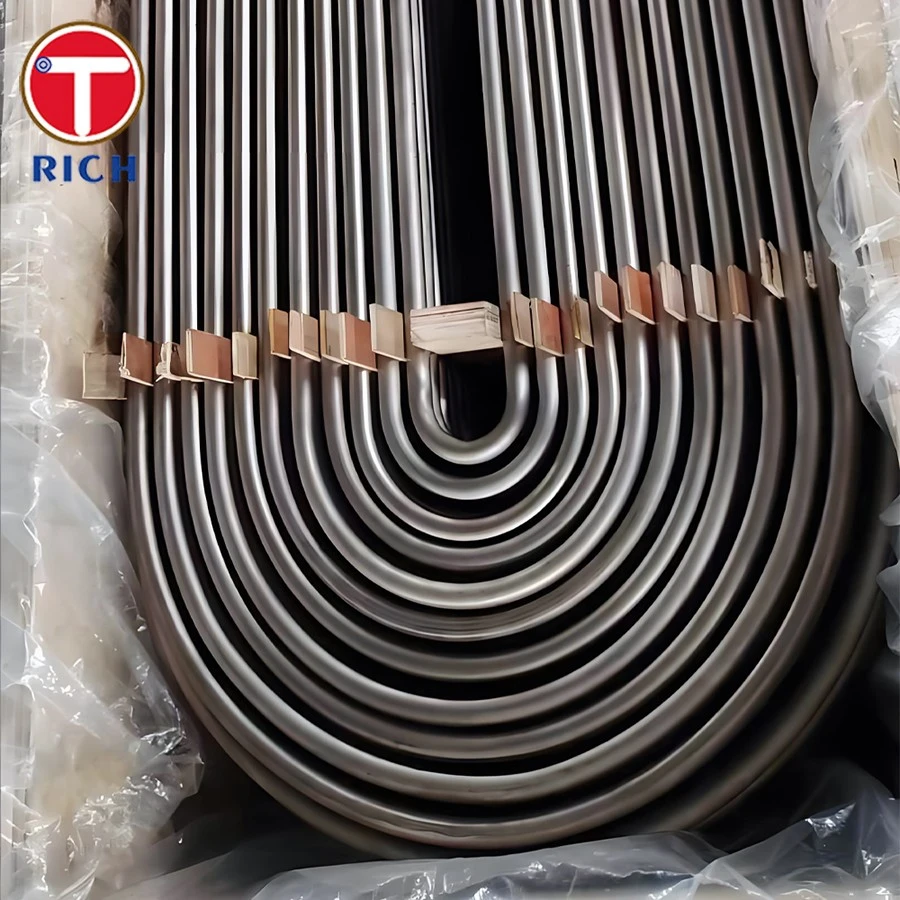

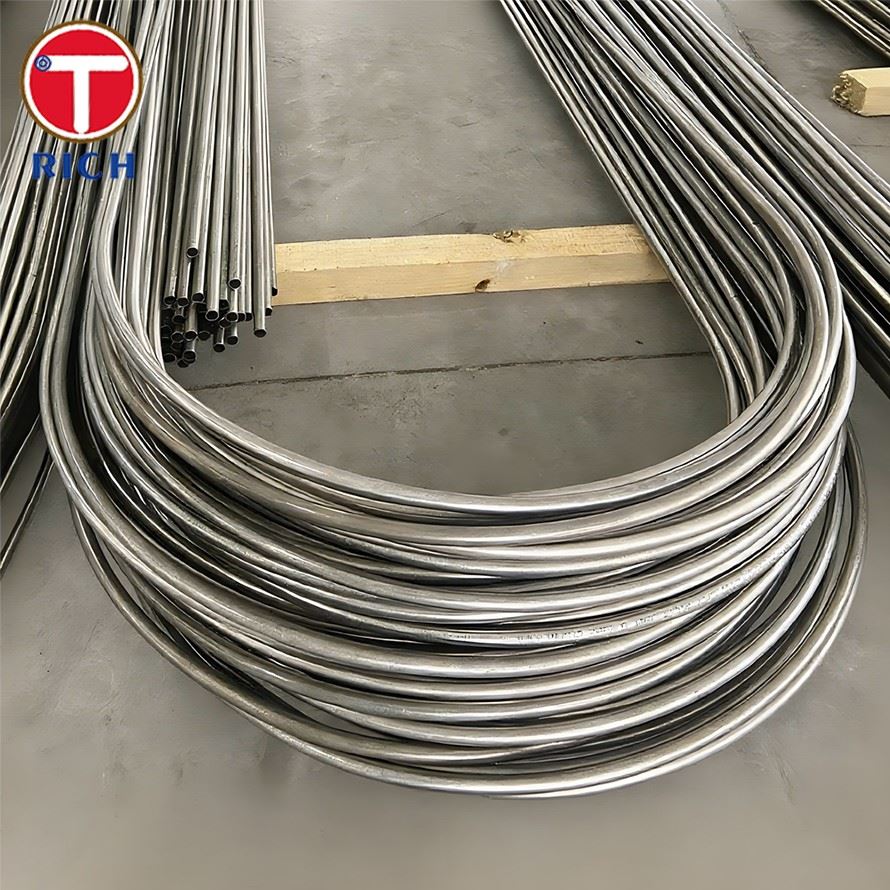

Pertunjukan Produk
Peralatan Pengujian
Peralatan Pabrik
Peralatan pengawetan

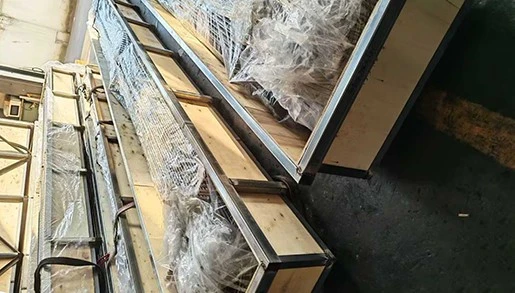

Paket Produk
Pertanyaan Umum
Q: Berapa radius lentur minimum untuk tabung U-?
J: Menurut standar EN 10217-7 dan TEMA, radius lentur minimum standar (R) adalah 1,5 kali diameter luar (R=1.5D); namun, ini dapat disesuaikan untuk memenuhi kebutuhan klien tertentu.
Q: Berapa penurunan ketebalan dinding pada tikungan? Bisakah ini dikompensasi?
A: Tingkat penipisan dinding pada titik tertipis pada mahkota luar tikungan dikontrol agar tetap berada dalam 12% dari ketebalan dinding asli. Berdasarkan permintaan klien, kami dapat mengkompensasi penipisan ini dengan memilih tabung dengan dinding yang sedikit lebih tebal sebelum ditekuk, sehingga memastikan bahwa ketebalan dinding minimum pada tikungan memenuhi semua spesifikasi desain.
T: Dibandingkan dengan tabung tanpa sambungan, apakah tabung baja yang dilas lebih rentan retak pada-kondisi pengoperasian bertekanan tinggi yang biasa terjadi pada penukar panas kilang?
J: Tidak, tidak. Tabung kami menjalani proses pemeriksaan ganda yang ketat-yang terdiri dari pengujian arus eddy 100% dan pengujian hidrostatis-untuk memastikan bahwa kekuatan lapisan las sepenuhnya setara dengan bahan dasar.
