Deskripsi Produk
Spesifikasi Produk
| Standar |
EN 10216-5 |
| Nilai Baja | 1.4410 (UNS S32750 / 2507), 1.4501 (UNS S32760), dll |
| Standar Setara | ASTM A789 / ASTM A790 / ASME SA789 / ASME SA790 |
| Diameter Luar (OD) |
6 mm - 250 mm |
| Ketebalan Dinding (WT) | 0,5 mm - 30 mm |
| Panjang | 6/12 m, disesuaikan |
| Perawatan Permukaan | Anil Cerah |
| Proses Produksi | Digulung Dingin / Ditarik Dingin |
| Kondisi | Solusi Anil |
Dibandingkan dengan grade 316L dan 2205, pipa baja tahan karat Super Duplex menawarkan kekuatan mekanis yang unggul, mampu menahan lonjakan tekanan hidraulik dalam kisaran 10.000 PSI, sehingga ideal untuk-sistem hidraulik bertekanan tinggi.
Dengan PREN Lebih besar dari atau sama dengan 42, baja tahan karat Super Duplex tahan terhadap korosi-yang disebabkan oleh klorida, paparan air laut, dan lingkungan asam, sehingga cocok untuk kondisi-suhu tinggi, dan salinitas-tinggi yang ditemukan dalam aplikasi-lubang bawah laut dalam.
Perpipaan mengalami anil terang untuk mencapai kekasaran permukaan Ra Kurang dari atau sama dengan 0,8 μm; hal ini mengurangi hambatan aliran hidraulik sebesar 15–20% dan meminimalkan akumulasi kotoran dan penyumbatan, memastikan transmisi sinyal hidraulik yang presisi dan stabil-memenuhi tuntutan ketat akan-perpipaan hidraulik presisi tinggi di industri minyak dan gas.
Layanan yang Disesuaikan
- TORICH menawarkan penyesuaian untuk dimensi non{0}}standar, dengan toleransi ketebalan dinding dikontrol hingga ±0,05 mm dan toleransi diameter luar hingga ±0,1 mm. Tabung disediakan dalam bentuk gulungan, dengan panjang gulungan yang dapat disesuaikan.
- Kami menyediakan-layanan penyelesaian akhir-termasuk ujung polos, chamfering, threading, grooving, dan weld beveling-bersama dengan deburring untuk mencegah kebocoran cairan hidrolik setelah perakitan.
- Selain finishing BA standar, kami menawarkan perawatan permukaan seperti BA yang dikombinasikan dengan pemolesan elektro internal (EP), pengawetan dan pasivasi, serta pengasahan lubang internal.
Komposisi Kimia
| Kelas baja | C maks |
Ya | M N |
P maks |
S maks |
N | Kr | Cu | Mo | Tidak | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Nama baja | nomor | ||||||||||
| X2CrNiMoN22-5-3 | 1.4462 | 0.030 | Kurang dari atau sama dengan 1,00 | Kurang dari atau sama dengan 2,00 | 0.035 | 0.015 | 0.10-0.22 | 21.0-23.0 | – | 2.50-3.5 | 4.5-6.5 |
| X2CrNiMoSi18-5-3 | 1.4424 | 0.030 | 1.40-2.00 | 1.20-2.00 | 0.035 | 0.015 | 0.05-0.10 | 18.0-19.0 | – | 2.50-3.0 | 4.5-5.2 |
| X2CrNiN23-4 | 1.4362 | 0.030 | Kurang dari atau sama dengan 1,00 | Kurang dari atau sama dengan 2,00 | 0.035 | 0.015 | 0.05-0.20 | 22.0-24.0 | 0.10-0.60 | 0.10-0.60 | 3.5-5.5 |
| X2CrNiMoN25-7-4 | 1.4410 | 0.030 | Kurang dari atau sama dengan 1,00 | Kurang dari atau sama dengan 2,00 | 0.035 | 0.015 | 0.20-0.35 | 24.0-26.0 | – | 3.00-4.5 | 6.0-8.0 |
| X2CrNiMoCuN25-6-3 | 1.4507 | 0.030 | Kurang dari atau sama dengan 0,70 | Kurang dari atau sama dengan 2,00 | 0.035 | 0.015 | 0.15-0.30 | 24.0-26.0 | 1.00-2.50 | 2.70-4.0 | 5.5-7.5 |
| X2CrNiMoCuWN25-7-4 | 1.4501 | 0.030 | Kurang dari atau sama dengan 1,00 | Kurang dari atau sama dengan 1,00 | 0.035 | 0.015 | 0.20-0.30 | 24.0-26.0 | 0.50-1.00 | 3.00-4.0 | 6.0-8.0 |
Sifat Mekanik
| Kelas Baja | Nomor Baja | Kekuatan Tarik | Kekuatan Hasil Rp0.2 | Pemanjangan | Kekerasan |
|---|---|---|---|---|---|
| X2CrNiMoN22-5-3 | 1.4462 | 620–880 MPa | Lebih besar dari atau sama dengan 450 MPa | Lebih besar dari atau sama dengan 25% | Kurang dari atau sama dengan 290 HB |
| X2CrNiMoSi18-5-3 | 1.4424 | 600–850 MPa | Lebih besar dari atau sama dengan 400 MPa | Lebih besar dari atau sama dengan 25% | Kurang dari atau sama dengan 290 HB |
| X2CrNiN23-4 | 1.4362 | 600–830 MPa | Lebih besar dari atau sama dengan 400 MPa | Lebih besar dari atau sama dengan 25% | Kurang dari atau sama dengan 290 HB |
| X2CrNiMoN25-7-4 | 1.4410 | 795–950 MPa | Lebih besar dari atau sama dengan 550 MPa | Lebih besar dari atau sama dengan 25% | Kurang dari atau sama dengan 310 HB |
| X2CrNiMoCuN25-6-3 | 1.4507 | 800–950 MPa | Lebih besar dari atau sama dengan 550 MPa | Lebih besar dari atau sama dengan 25% | Kurang dari atau sama dengan 310 HB |
| X2CrNiMoCuWN25-7-4 | 1.4501 | 800–1000 MPa | Lebih besar dari atau sama dengan 550 MPa | Lebih besar dari atau sama dengan 25% | Kurang dari atau sama dengan 310 HB |
Kemungkinan Nilai Alternatif
- Untuk jaringan pipa hidrolik darat yang beroperasi pada suhu sekitar dengan tingkat klorida rendah, baja tahan karat dupleks 2205 adalah pilihan-yang hemat biaya.
- Untuk saluran pipa yang digunakan di lingkungan-bersuhu tinggi, sangat-perairan dalam, dan salinitas, baja tahan karat 6Mo (1,4547, UNS S31254) cocok; dengan nilai PREN lebih besar dari atau sama dengan 43, nilai ini sesuai untuk komponen-bertekanan rendah, berdinding tebal-yang terkena kadar klorida sangat tinggi.
- Untuk saluran hidraulik tambahan bertekanan rendah di darat yang rentan terhadap korosi ringan, baja tahan karat 316L adalah pilihan; Meskipun lebih murah dibandingkan baja tahan karat dupleks, baja ini tidak cocok untuk kondisi keras yang ditemukan di lingkungan lepas pantai dan lubang bawah.
area aplikasi
EN 10216-5 Pipa Baja Tahan Karat Super Dupleks untuk saluran kontrol hidraulik di lingkungan industri minyak dan gas yang menuntut:
- Sistem kontrol hidraulik bawah laut: Saluran penggerak katup hidraulik, saluran hidraulik pusar bawah laut
- Sistem hidraulik platform lepas pantai: Sistem Instrumen Keselamatan (SIS), aktuator hidraulik
- Panel kontrol kepala sumur: Jalur suplai hidraulik, sistem transmisi fluida kontrol
- Jalur kontrol injeksi kimia: Jalur injeksi penghambat korosi, sistem jaminan aliran

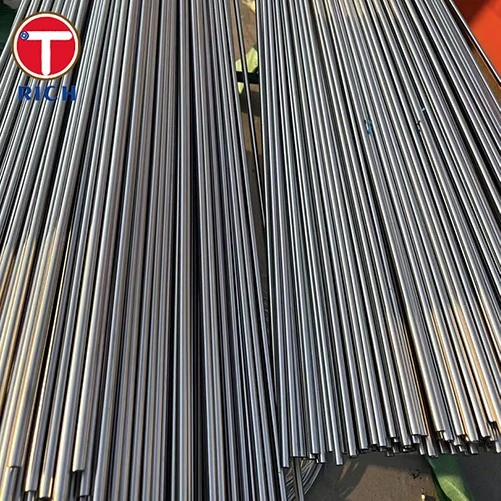

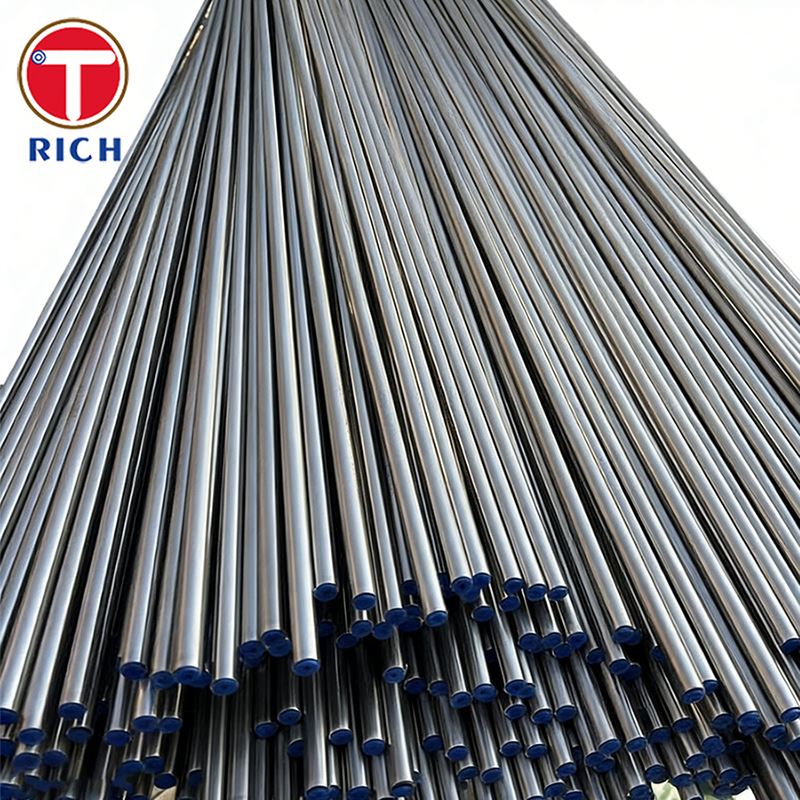

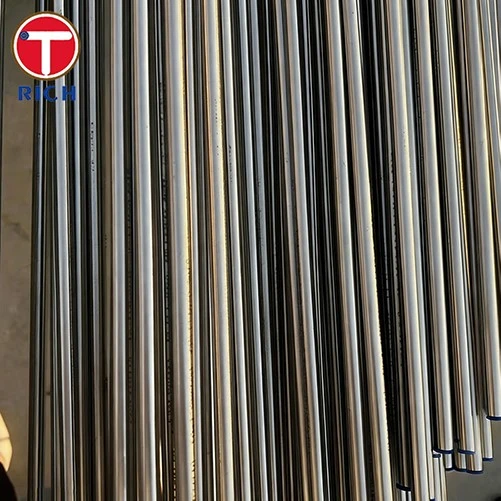

Pertunjukan Produk
Peralatan Pengujian
Peralatan Pabrik
Peralatan pengawetan
Peralatan pemolesan
Peralatan menggambar dingin
Paket Produk
Pertanyaan Umum
T: Apa kelebihan pipa BA (Bright Annealed) dibandingkan pipa baja poles standar untuk saluran hidrolik?
J: Tabung BA dianil dalam atmosfer nitrogen tertutup, menghasilkan permukaan bebas oksida-dengan kekasaran Ra Kurang dari atau sama dengan 0,8 μm. Hal ini meminimalkan adhesi cairan hidraulik dan mencegah penyumbatan pipa, sehingga cocok untuk-sistem hidraulik presisi tinggi.
T: Apakah cocok untuk digunakan di lingkungan layanan asam (NACE MR0175)?
J: Ya. Nilai baja tahan karat super dupleks 1,4410 dan 1,4501 kami sepenuhnya mematuhi standar NACE MR0175 / ISO 15156, memungkinkannya tahan terhadap kondisi servis H₂S dalam batas kekerasan dan lingkungan yang ditentukan.
T: Pemeriksaan apa yang dilakukan sebelum produk meninggalkan pabrik?
J: Inspeksi dilakukan secara ketat sesuai dengan persyaratan EN 10216-5 (kelas TC2), yang mencakup analisis komposisi kimia, pengujian mekanis, pengujian hidrostatik, pengujian ultrasonik, pengujian arus eddy, serta inspeksi dimensi dan visual.
