Menghitung laju aliran dalam pipa baja adalah aspek penting di berbagai industri, termasuk konstruksi, manufaktur, dan transportasi cairan. Sebagai pemasok pipa baja, memahami cara menghitung laju aliran secara akurat tidak hanya penting bagi pelanggan kami tetapi juga bagi kami untuk menyediakan produk yang paling cocok untuk kebutuhan spesifik mereka. Di blog ini, kami akan mengeksplorasi faktor -faktor kunci yang terlibat dalam menghitung laju aliran dan memandu Anda melalui proses langkah demi langkah.
Memahami dasar -dasar laju aliran
Laju aliran mengacu pada volume cairan (seperti air, gas, atau minyak) yang melewati area salib yang diberikan dari pipa per unit waktu. Ini biasanya diukur dalam meter kubik per detik (m³/s), liter per detik (l/s), atau galon per menit (gpm). Laju aliran dalam pipa baja dipengaruhi oleh beberapa faktor, termasuk diameter pipa, perbedaan tekanan di seluruh pipa, viskositas fluida, dan kekasaran permukaan bagian dalam pipa.
Faktor kunci yang mempengaruhi laju aliran
Diameter pipa
Diameter pipa baja memainkan peran penting dalam menentukan laju aliran. Pipa berdiameter yang lebih besar umumnya memungkinkan laju aliran yang lebih tinggi karena memberikan area silang yang lebih besar untuk dilewati oleh cairan. Menurut persamaan kontinuitas dalam mekanika fluida, produk dari area silang -sectional (A) dan kecepatan fluida (V) konstan untuk fluida yang tidak dapat dimampatkan dalam aliran status yang stabil. Secara matematis, dapat dinyatakan sebagai (q = a \ kali V), di mana (q) adalah laju aliran. Area silang - bagian dari pipa melingkar dihitung menggunakan rumus (a = \ pi \ kali (d/2)^2), di mana (d) adalah diameter bagian dalam pipa.
Perbedaan tekanan
Perbedaan tekanan antara kedua ujung pipa adalah faktor kritis lainnya. Cairan mengalir dari area tekanan tinggi ke area dengan tekanan rendah. Perbedaan tekanan yang lebih besar di seluruh pipa akan menghasilkan laju aliran yang lebih tinggi. Hubungan antara perbedaan tekanan ((\ delta p)), laju aliran ((q)), dan resistansi pipa dijelaskan oleh Hagen - Hukum Poiseuille untuk aliran laminar dan persamaan Darcy - Weisbach untuk aliran turbulen.
Viskositas cairan
Viskositas adalah ukuran resistensi fluida terhadap aliran. Cairan dengan viskositas tinggi, seperti madu, mengalir lebih lambat daripada cairan dengan viskositas rendah, seperti air. Dalam pipa baja, cairan yang lebih kental akan mengalami resistensi yang lebih besar terhadap aliran, menghasilkan laju aliran yang lebih rendah untuk perbedaan tekanan dan diameter pipa yang diberikan.
Kekasaran pipa
Kekasaran permukaan bagian dalam pipa baja juga dapat mempengaruhi laju aliran. Permukaan bagian dalam yang kasar menciptakan lebih banyak gesekan antara cairan dan dinding pipa, yang meningkatkan ketahanan terhadap aliran. Pipa berdinding halus umumnya memungkinkan laju aliran yang lebih tinggi dibandingkan dengan pipa dengan permukaan bagian dalam yang kasar.
Metode perhitungan
Aliran Laminar
Aliran laminar terjadi ketika fluida mengalir dalam lapisan paralel dengan sedikit atau tanpa pencampuran di antara lapisan. Untuk aliran laminar dalam pipa melingkar, Hagen - Hukum Poiseuille dapat digunakan untuk menghitung laju aliran:
[Q = \ frac {\ pi \ kali \ delta p \ kali r^{4}} {8 \ kali \ mu \ kali l}]
Di mana (q) adalah laju aliran, (\ delta p) adalah perbedaan tekanan di seluruh pipa, (r) adalah jari -jari bagian dalam pipa, (\ mu) adalah viskositas dinamis dari fluida, dan (l) adalah panjang pipa.
Aliran turbulen
Aliran turbulen ditandai dengan gerakan cairan kacau dan tidak teratur. Untuk aliran turbulen, persamaan Darcy - Weisbach umumnya digunakan untuk menghitung kehilangan kepala ((H_F)) karena gesekan:
[h_f = f \ kali \ frac {l} {d} \ kali \ frac {v^{2}} {2g}]
Di mana (h_f) adalah kehilangan kepala, (f) adalah faktor gesekan darcy, (l) adalah panjang pipa, (d) adalah diameter bagian dalam pipa, (v) adalah kecepatan fluida rata -rata, dan (g) adalah percepatan karena gravitasi.
Laju aliran (q) kemudian dapat dihitung menggunakan persamaan kontinuitas (q = a \ kali V), di mana (a = \ pi \ kali (d/2)^2). Untuk menemukan Darcy Friction Factor (F), kita dapat menggunakan persamaan Colebrook atau bagan Moody, yang memperhitungkan kekasaran pipa dan nomor Reynolds ((RE)). Angka Reynolds adalah kuantitas tanpa dimensi yang menunjukkan apakah alirannya laminar atau turbulen dan dihitung sebagai:
[Re = \ frac {\ rho \ kali v \ kali d} {\ mu}]
di mana (\ rho) adalah kepadatan cairan.
Contoh praktis

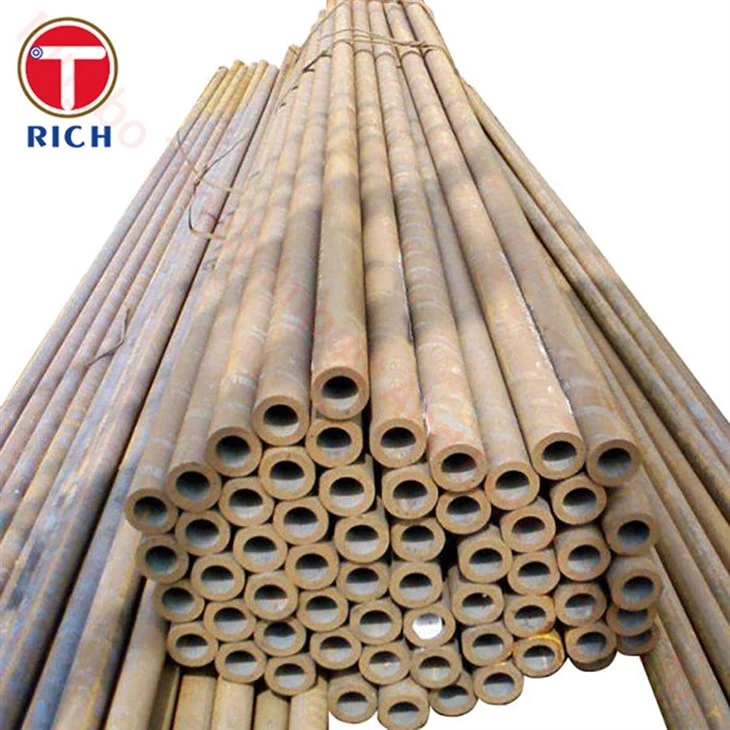

Mari kita asumsikan kita memilikiPipa baja struktural tabung baja cordendengan diameter dalam (d = 0,1 \ m), panjang (l = 10 \ m), dan perbedaan tekanan (\ delta p = 1000 \ pa). Cairannya adalah air dengan kepadatan (\ rho = 1000 \ kg/m³) dan viskositas dinamis (\ mu = 0,001 \ pa \ cdot s).
Pertama, kita perlu menentukan rezim aliran. Kita dapat mengasumsikan kecepatan awal (V) dan menghitung nomor Reynolds. Mari kita asumsikan (v = 1 \ m/s).
[Re = \ frac {\ rho \ kali v \ kali d} {\ mu} = \ frac {1000 \ Times1 \ Times0.1} {0.001} = 100000]
Karena (re> 4000), alirannya bergejolak.
Kita dapat menggunakan persamaan Colebrook untuk menemukan faktor gesekan Darcy (F). Namun, untuk kesederhanaan, kita juga dapat menggunakan bagan moody. Dengan asumsi pipa yang relatif halus, dari grafik moody, kita dapat memperkirakan (f \ approx0.02).
Menggunakan persamaan Darcy - Weisbach (h_f = f \ kali \ frac {l} {d} \ kali \ frac {v^{2}} {2g}), dan sejak (\ delta p = \ rho \ kali g \ kali h_f), kita dapat diselesaikan untuk (v):
(\ Delta p = \ rho \ kali g \ kali f \ kali \ frac {l} {d} \ kali \ frac {v^{2}} {2g})
(v = \ sqrt {\ frac {2 \ kali \ delta p \ kali d} {\ rho \ kali f \ kali l}})
(v = \ sqrt {\ frac {2 \ Times1000 \ Times0.1} {1000 \ Times0.02 \ Times10}} = 1 \ m/s)
Area penampang silang (a = \ pi \ kali (d/2)^2 = \ pi \ kali (0.1/2)^2 = 0.00785 \ m²)
Laju aliran (q = a \ kali v = 0,00785 \ kali1 = 0,00785 \ m³/s) atau (7.85 \ l/s)
Pentingnya perhitungan laju aliran yang akurat untuk pelanggan kami
Perhitungan laju aliran yang akurat sangat penting bagi pelanggan kami dalam aplikasi yang berbeda. Dalam sistem pasokan air, mengetahui laju aliran membantu dalam ukuran pipa dengan benar untuk memastikan pasokan air yang memadai untuk memenuhi permintaan. Dalam proses industri di mana cairan digunakan untuk pendinginan atau pemanasan, laju aliran yang tepat sangat penting untuk mempertahankan suhu dan efisiensi yang diinginkan.
Sebagai pemasok pipa baja, kami menawarkan berbagai macam produk, termasukTabung Baja Baja Berat Berat ASTM A519DanPipa Baja Karbon Seamless, yang cocok untuk berbagai aplikasi terkait aliran. Pipa kami terbuat dari bahan berkualitas tinggi dan diproduksi dengan standar yang ketat, memastikan permukaan bagian dalam yang halus dan kinerja yang andal.
Kesimpulan
Menghitung laju aliran dalam pipa baja adalah proses yang kompleks tetapi penting yang melibatkan mempertimbangkan beberapa faktor seperti diameter pipa, perbedaan tekanan, viskositas fluida, dan kekasaran pipa. Dengan memahami prinsip -prinsip dan menggunakan persamaan yang sesuai, pelanggan kami dapat secara akurat menentukan laju aliran untuk aplikasi spesifik mereka.
Jika Anda membutuhkan pipa baja berkualitas tinggi untuk proyek Anda dan memerlukan bantuan dengan perhitungan laju aliran atau aspek teknis lainnya, kami di sini untuk membantu. Hubungi kami untuk diskusi terperinci tentang kebutuhan Anda dan mari kita bekerja sama untuk menemukan solusi terbaik untuk kebutuhan Anda.
Referensi
- White, FM (2016). Mekanika Cairan. McGraw - Pendidikan Bukit.
- Munson, BR, Young, DF, & Okiishi, TH (2013). Dasar -dasar mekanika cairan. Wiley.
